Diesmal wollen wir unsere Aufmerksamkeit einem DVD-Rom Laufwerk schenken.
Fast schon ein Muss in dem Fall ist ein Window-Mod, wenn zusätliche
Beleuchtung reinkommt, noch besser. Wir wollten aber noch ein kleines
Stückchen weitergehen und dem Laufwerk ein Paar weitere Schönheitskorrekturen
verpassen.
Benötigte Werzeuge:
| Dremel bzw Bohrmaschine+Stichsäge |
| ein Paar Schraubenzieher
|
| Heisskleberpistole+Heiskleber |
| Lötkolben+etwas
Lötzinn |
| Seitenschneider |
| eventuell Schutzbrille |
Benötigte Materialien:
| Anzahl |
Artikel |
Eska |
Reichelt |
| 2 |
rote LED 5mm ab 3500mcd |
130-133 |
LED 5-4500 RT |
| 1 |
rote LED 3mm(für Status LED) |
210 |
LED 3-3500 RT |
| 2 |
blaue LED 5mm ab 2000mcd |
110-112 |
LED 5-2000 BL |
| 2 |
Widerstand für
die blaue LED |
632(10er Pack)
|
METALL
430 |
| 1(2) |
Widerstand für
die roten LEDs(die Angaben bei Eska für die Eska-LEDs, bei Rechelt
für Rechelt-LEDs |
2 x
633(parallel)/631(reihe) |
METALL
240(reihe) |
| 1 |
150mmx150mm Plexi-/bzw
Bastlerglas max. 2mm stark |
n/a |
n/a |
| 1(1)(2) |
Druckschalter 2xUM(Reset-Schalter vom Case ist optimal)
|
n/a |
(1)=Mar 1050.5202 ist die beste Alternative von Reichelt,(2)=ÄHNLICH zu T 250R
SW(ein), T 250A SW(aus) |
| -- |
Litze |
6200/../6203
|
LITZE
RT/ LITZE SW |
| -- |
Schrumpfschlauch |
617/618
|
SDH
1,6 SW |
| 1 |
Passender Anschlussadapter |
639+640+pass. Leitung |
SVK 5+SVS 5+pass. Leitung |

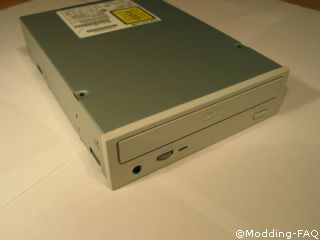

Die nachfolgend beschriebenen Modifikationen wurden an einem Pioneer
DVD 114 durchgeführt. Das Laufwerk verfügt im Gegensatz zu seinem
besser verbreitetem Slot-In Bruder über ein Schublade. Diese ist
eigentlich die einzige Voraussetzung für einen(!) Teil der Modifikationen
bzw der Art wie diese durchgeführt wurden.
Als erstes sollte man die obere Gehäuseabdeckung abnehmen und
mal reinschauen. Dafür öffnen wir noch an einem Netzteil angeschlossenen
Laufwerk die Schublade und klemmen erst dann von der Stromversorgung
ab. Alternativ nimmt man eine Büroklammer und benutzt das Notauswurfsmechanismus.

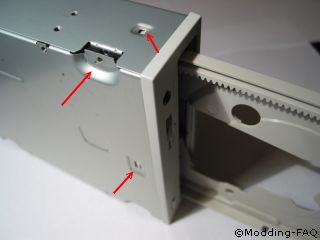

Das Ganze ist notwendig, damit die Frontblende überhaupt abgenommen
werden kann. Danach sollte man die aussen sichbare Schrauben entfernen
und die Frontblende durch Eindrücken der Einrasthalterungen abnehmen.

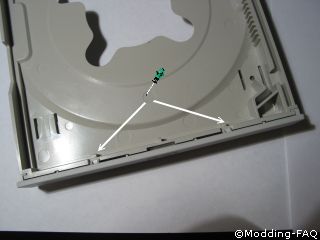

Schon vorher oder auch danach sollte man die Vekleidungsleiste der eigentlichen
Schublade entfernen.
Dann nur noch das obere Gehäuseteil abnehmen....
Die ganze Prozedur wurde auch schon an dem Beispiel eines ASUS
CD-Rom Laufwerks durchgeführt und ausreichend beschrieben.
